Подготовка торфа

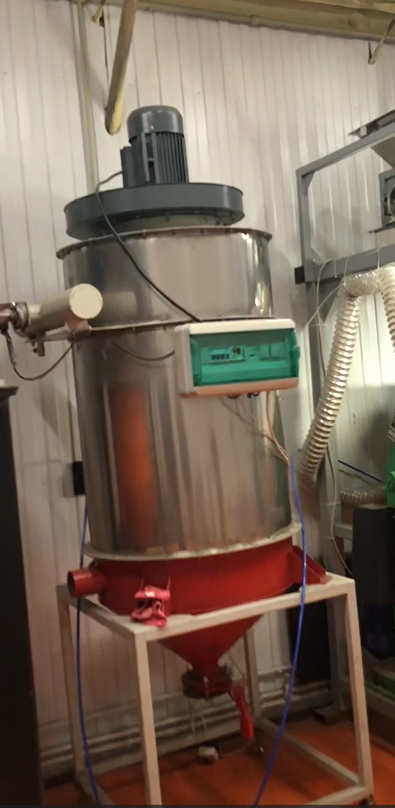

Человек на рохле подвозит поддон с киповонным верховым торфом 5,5 м³ к загрузочному отверстию соломорезки [1]. При помощи пластиковой лопаты - срезает сверху кипы кусок торфа и забрасывает в соломорезку. Производительность системы - 1 кипа за 2 часа. В соломорезки торф разрыхляется, распадается на волокна и улетает в циклон-разгрузитель [2]. Сверху циклона фильтр-мешок. Снизу циклона нужно поставить шлюзовой затвор https://ap-nn.com/shz-0-35/ Через шлюз торф будет падать на короткий шнек вертикального шнекового транспортера https://ap-nn.com/transporter-shnekovyy-tssh-na-kolesah-s-lebedkoy-2/ ведущий в сепаратор пушицы работающий в связке со станцией аспирации [6] => представляет собой круглое сито с внешним герметичным контуром откуда пушица уходит в одну сторону а чистый измельченный верховой торф сваливается в бункер накопитель заданного объема. Заполнение бункера можно контролировать и в нужный момент остановить подачу торфа в соломорезку. Объем бункера соответствует одной полной загрузке смесителя Турбомикс-500 [3]. Из бункера в смеситель торф поступает по еще одному вертикальному шнековому транспортеру и горизонтальному шнеку...

Так нужное количество верхового торфа, отделилось от пушицы и загрузилось в Турбомикс.

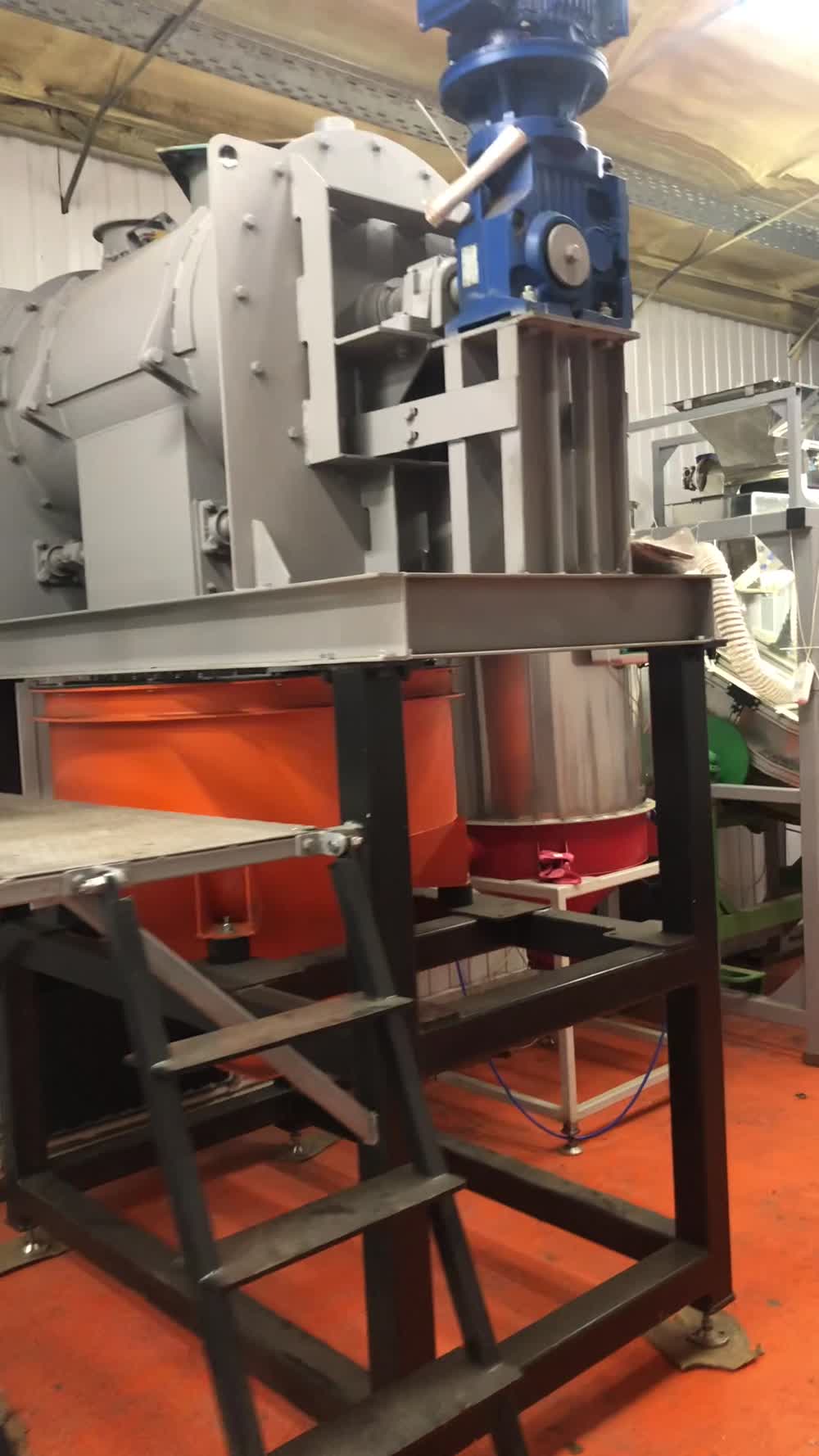

В Турбомиксе 2 загрузочных отверстия, если есть источник низинного торфа или компоста - можно мешать верховой и низинный торф 50/50. При этом черви будут более упругие, субстрат лучше держит влагу, и главное на выходе процесса (когда черви съедят субстрат) - получится идиальный черный биогумус который можно просто фасовать в пакеты и продавать садоводам (можно использовать как готовый почво-грунт или как органическое удобрение - можно делать ПЛОДОРОДНЫЕ КУБИКИ...), в отличии от верхового биогумуса, который непонятно куда девать в таком количестве - как самостоятельный продукт гумус на верзовом торфе не работает (только как компонент для почвосмеси). В этом случае Низинный торф => Бункер [9] => Транспортер [8] => Дробилка [10] => КМ-1000 [7] => Бункер накопитель для измерения объема => Турбомикс-500 + обвязка транспортами...

Так нужное количество низинного торфа, отделилось от возможного мусора, корней и палок, и загрузилось в Турбомикс.

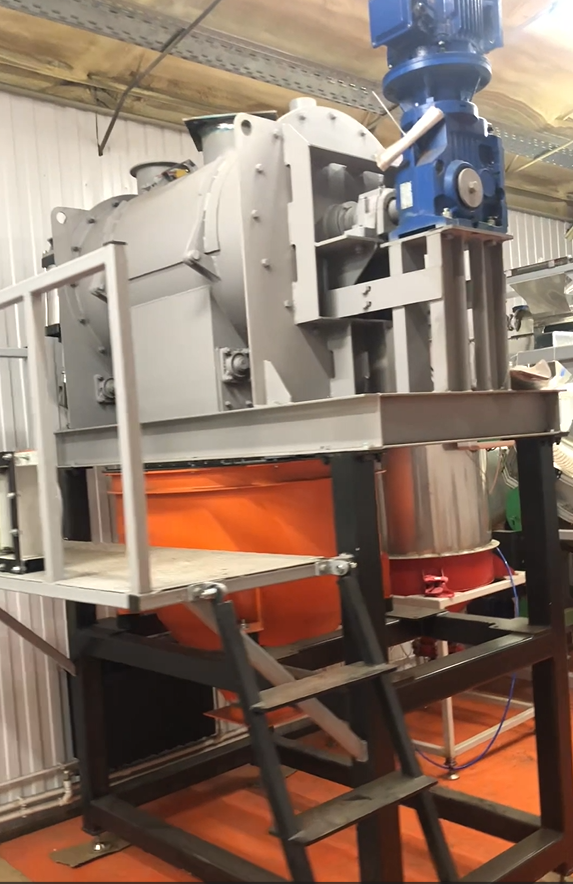

Увлажнение субстрата. Включаем дезагламераторы Турбомикса (центральная мешалка должена работать с самого начала процесса загрузки). Подаем заданное количество воды (контроль по счетчику с электронным клапаном). Отбираем пробу (пневматический пробоотборник) для контроля влажности. Если нужно добавляем воду. Через 3 минуты смесь готова. Открываем пневматический бомболюк и замес выпадает на приемный транспортер [5] Турбомикс готов к следующей загрузке а готовый субстрат передается по системе транспортеров в Дозатор торфа автоматической линии Это где уже двигаются ящики с червями. О дозаторе торфа речь пойдет в следующей группе оборудования.

Подготовка корма

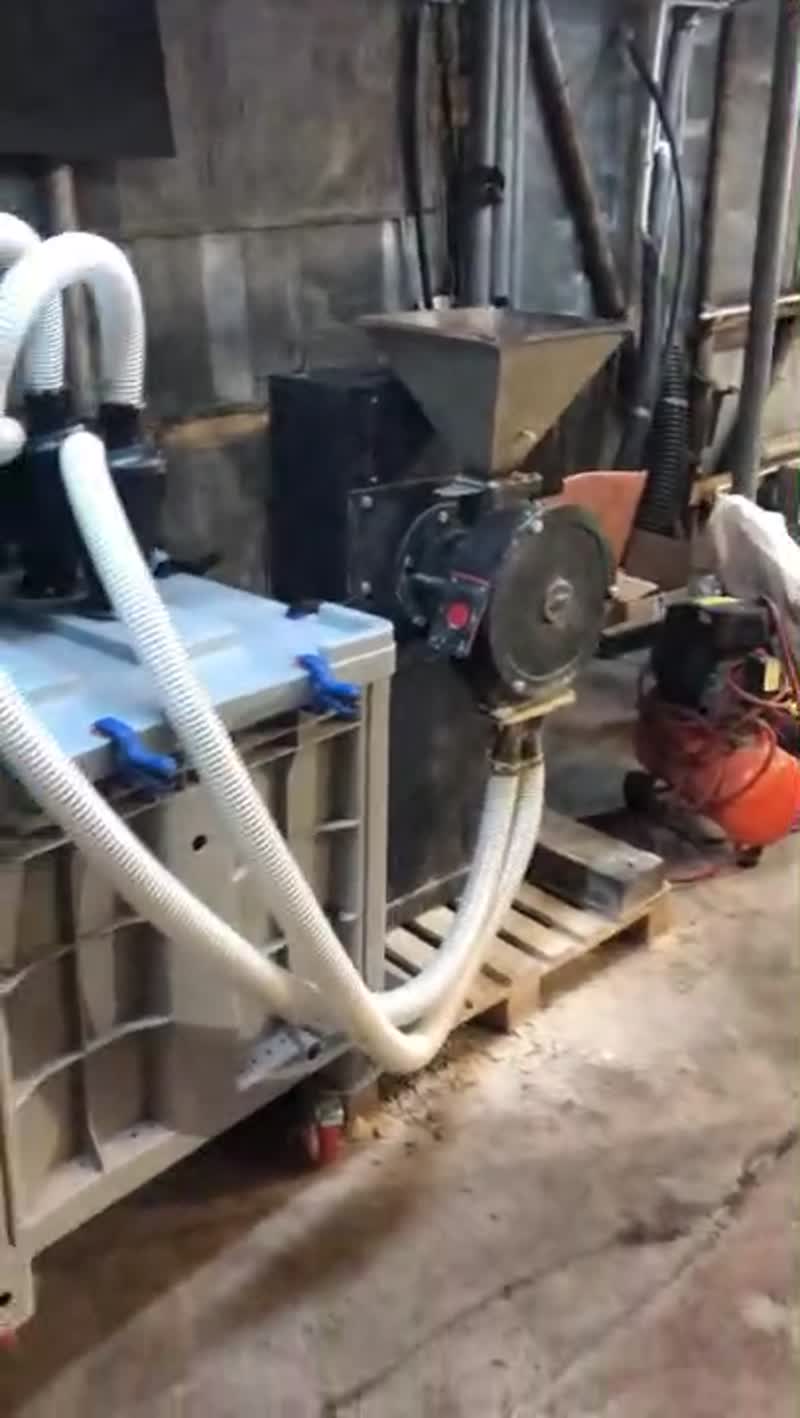

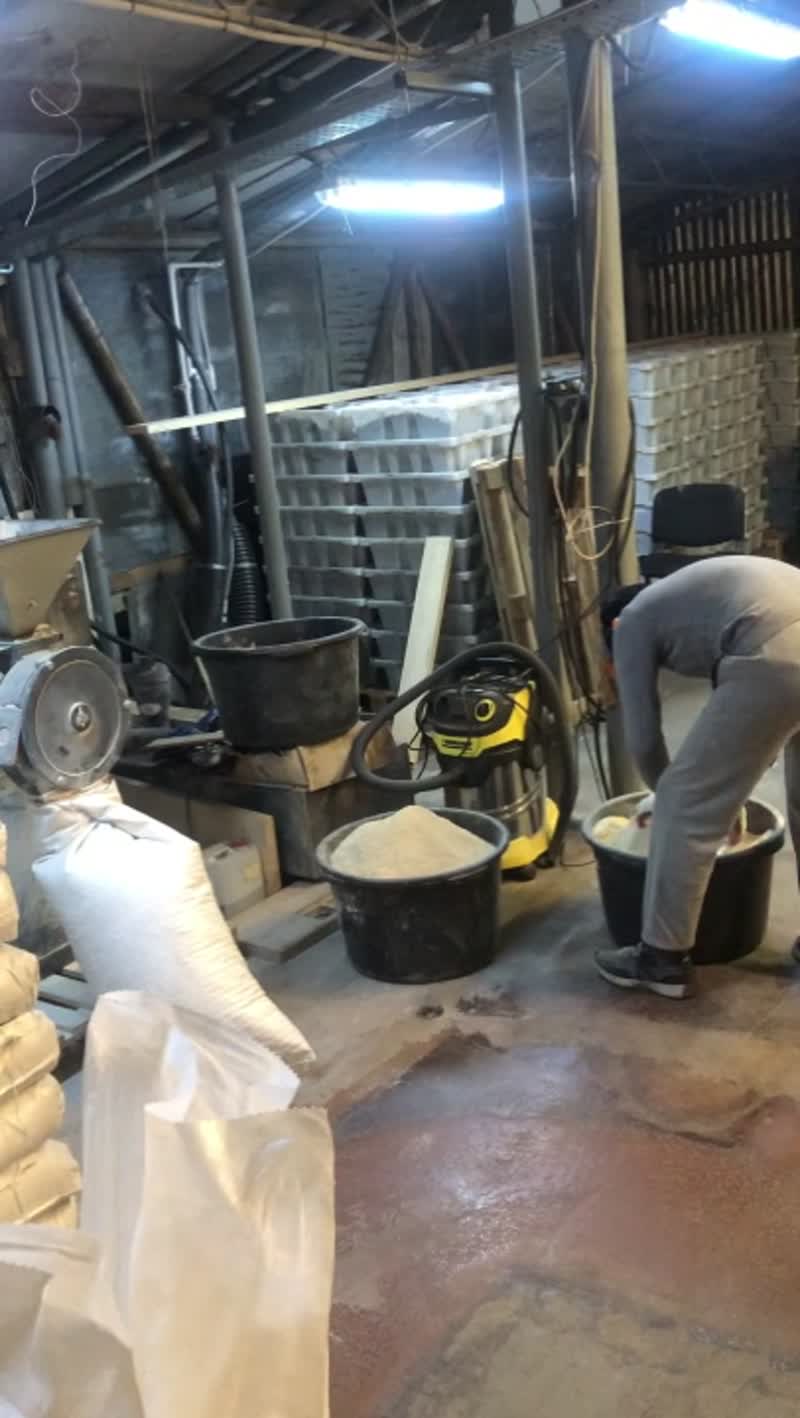

Здесь все просто. Мельница [13] и будет корм для червей из гранулированного корма для цыплят... Если готовить самостоятельно корм из компонентов то нужна еще Дробилка [12] Это все будет пылить если не принять меры... Чтобы не пылило - есть к мельнице система из минициклонов успокоителей с герметичным бункером.

Основное производство

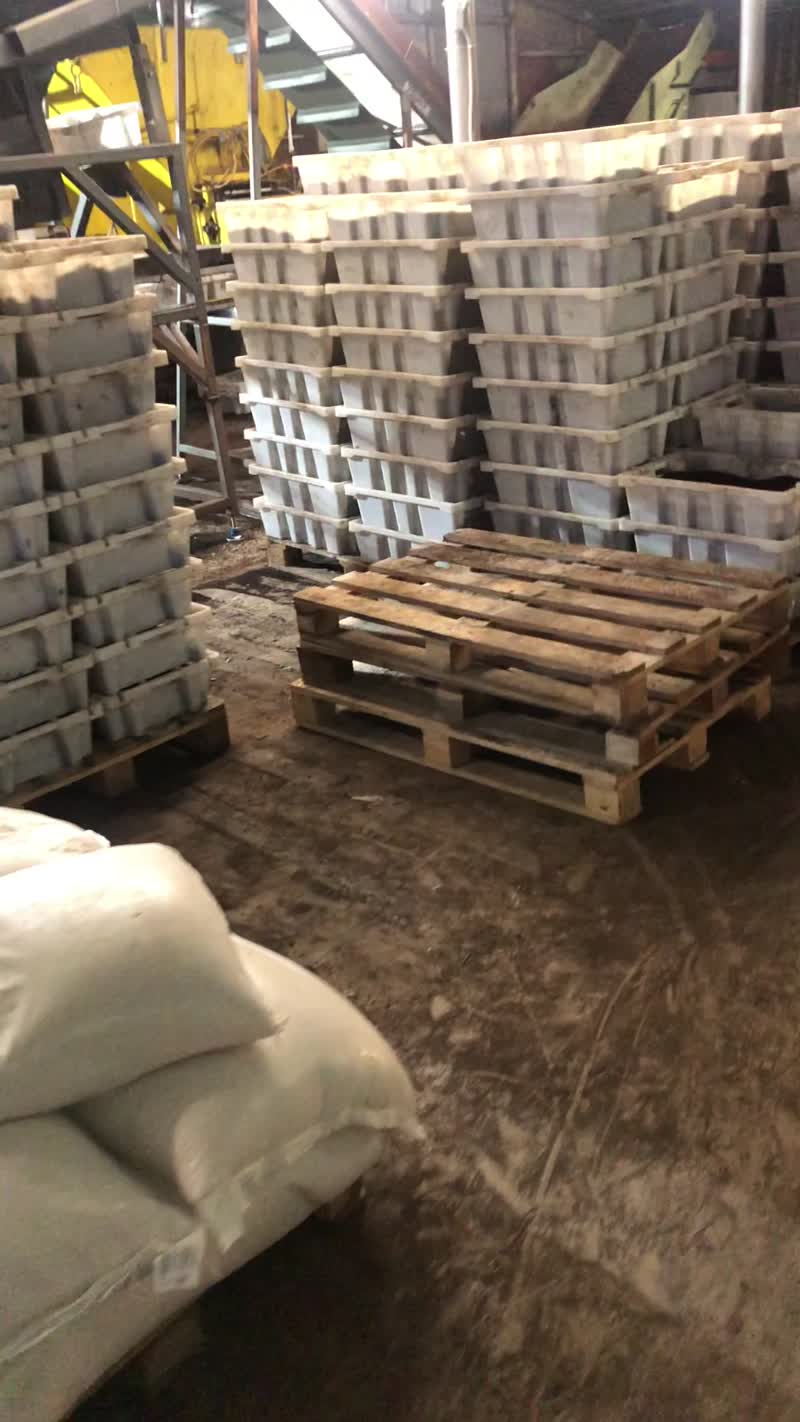

Человек привозит на рохле европоддон 120х80 см с 4-мя стопками ящиков. Biodone делает в стопке 10 ящиков и еще один пустой сверху. Так меньше испарений и защита от разных животных типа котов... Пустые ящики снимаются перед загрузкой стопок в систему. С помощью манипулятора и подвесной роликовой системы - оператор переставляет последовательно каждую из 4-х стопок ящиков с червями на приводной роликовый рольганг. Манипулятор имеет две удобные ручки и свободно катается на подвесной роликовой системе (привода нет) но есть электрический подъемный механизм с "рогами" - позволяющий поднять стопку ящиков с червями. Оператор заводит рога манипулятора под нижний ящик стопки, подъемник приподнимает стопку на 20-30 см вверх и оператор перемещает стопку на рольганг. Никакой нагрузки на оператора нет - справится школьница. Как стопка попала на первый рольганг - стопка перемещается на второй рольганг (первый освобождается). Оператор перемещает на первый рольганг вторую стопку ящиков, - после чего обе стопки перемещаются по линии (первый рольганг опять свободен) Так все 4 стопки загружабтся в систему. Соответственно ящики попали на первые четыре рольганга. четвертый рольганг (на котором оказалась в данный момент первая стопка ящиков) оборудован палетайзером. Палетайзер поднимает 9 ящиков из стопки на 10 см вверх, оставляя на рольганге нижний ящик. Рольганг включается и нижний ящик уезжает на линию... Палетайзер опускает 9 ящиков на рольганг, делает перехватывющее движение и поднимает уже 8 ящиков, оставляя нижний на рольганге. Нижний ящик уезжает, и так далее - стопка ящиков разбирается по отдельным ящикам. Каждый ящик на своем приводном коротком рольганге.

Вся линия представляет собой выстроенные в ДВА ряда коротких приводных рольгангов каждый из которых снабжен парой датчиков работающих на перекрытие луча света (источник и приемник света, на каждом рольганге по 2 штуки). В начале линии - 4 мощных рольганга с палетайзером (чтобы разложить стопку) После них в этом ряду еще 10 маломощных рольгангов. Затем передаточный механизм специальный рольганг который может передавать ящики вбок с одного ряда рольгангов на второй. Вторая ряд начинается с 10 маломощных, затем 4 мощных с палетайзером (чтобы собрать стопку обратно).

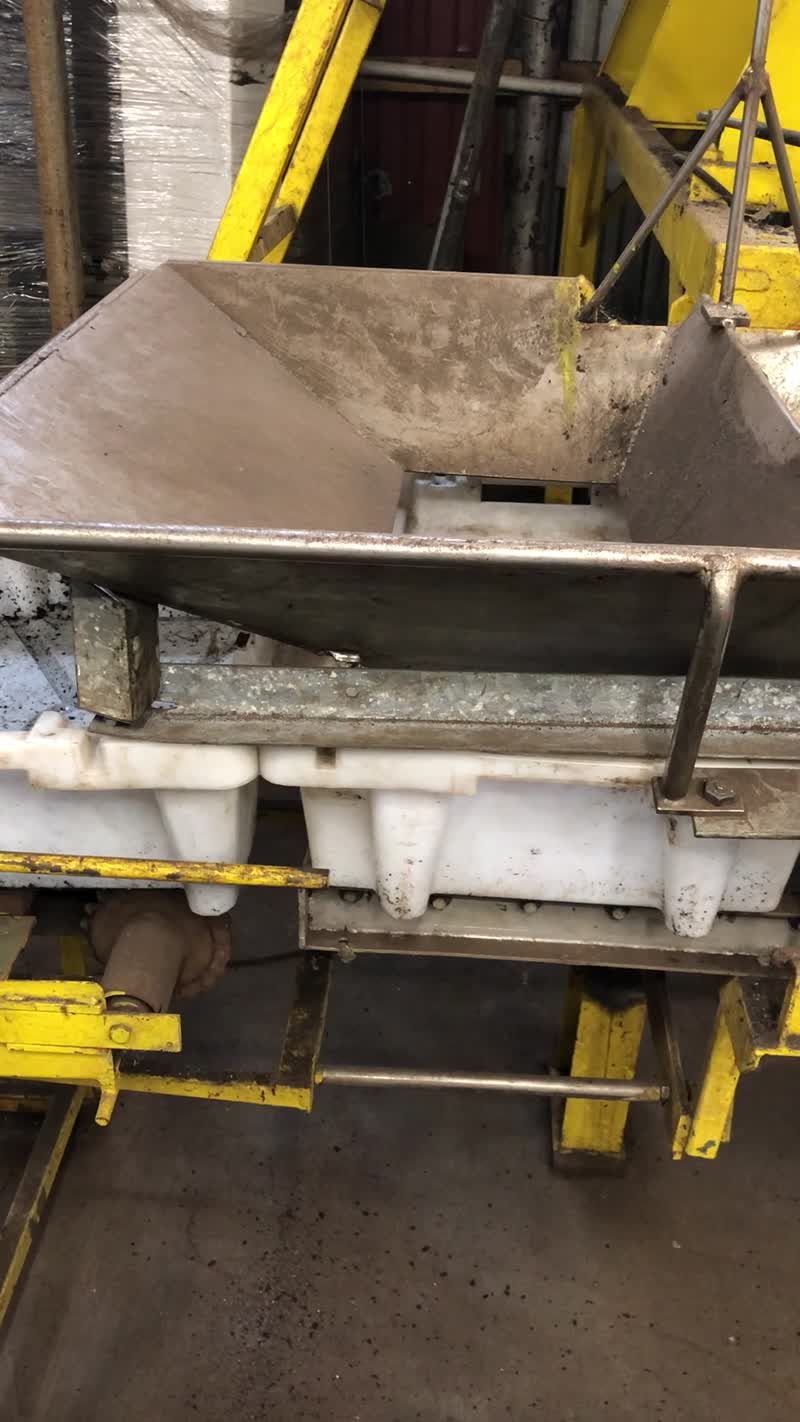

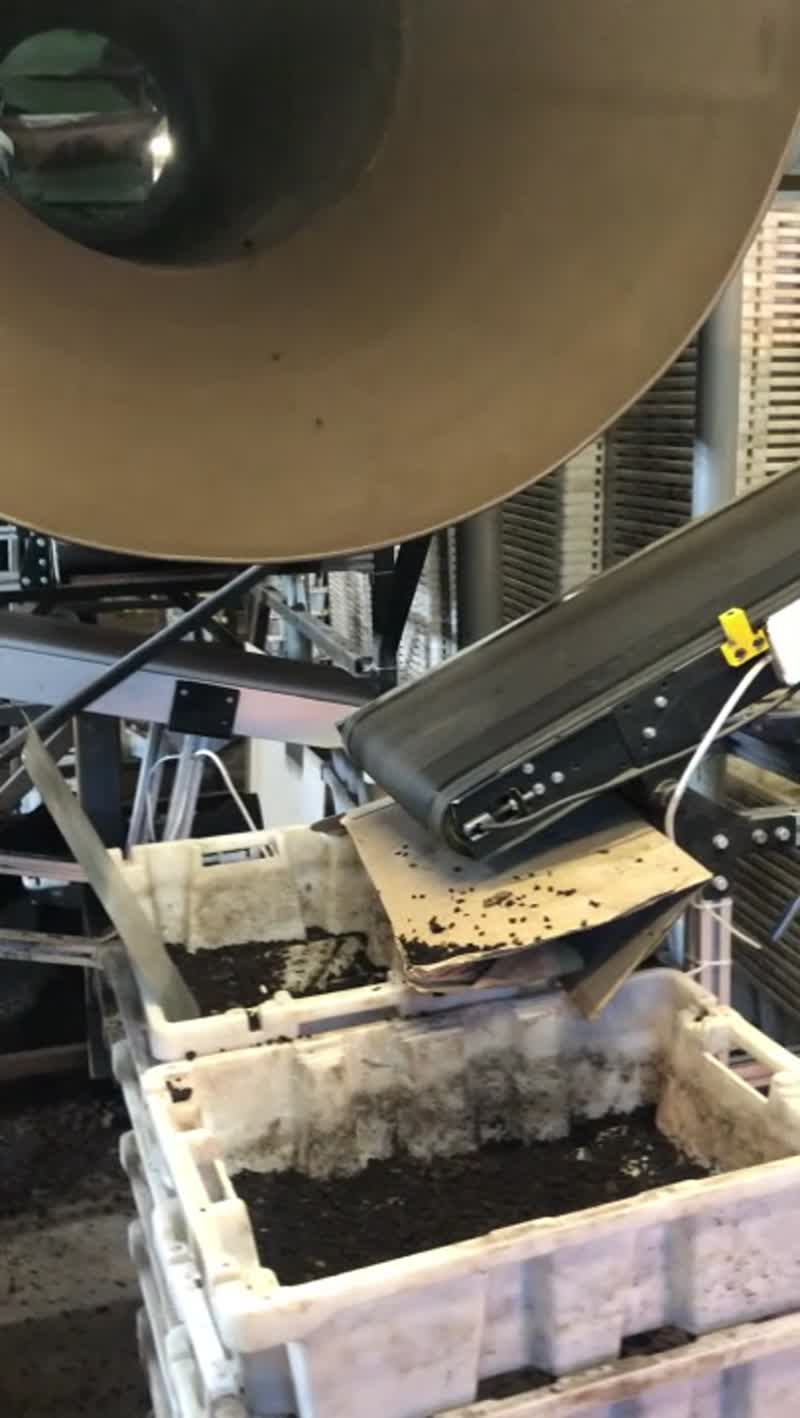

Два типа рольгангов. (А) Мощные 750W рольганги - это асинхронный двигатель с ременной передачей и частотником и 5 роликов соединенных вместе ремнями. Нагрузка 150 кг. - им нужно таскать целую стопку ящиков (10 шт). (Б) Маломощных 120W рольганги - это один мотор-ролик (RollerDrive) Китай и еще 4 ролика без мотора, связанные ремнями с роликом-драйвером. Ящики перемещаются длинной стороной вперед. Ширина каждого рольганга 600 мм. Длинна рольганга 550 мм. Стоят друг за другом в две линии. Общая длинна получается около 8 метров и ширина 2,5 метра (20 кв.м.) Дозатор торфа. Это бункер с выдающим транспортером снизу, длинна 2000 мм, ширина 1200 мм, высота 1400 мм (вместимость примерно 2 м3 торфа, так как снизу конусность - примерно 6 замесов Турбомикса). Дозатор торфа выдает его на разрыхлитель-распределитель, который в свою очередь отправляет торф уже в ящик. Дозатор торфа стоит над вторым рядом транспортеров (ящики проезжают под ним).

Кормление и развитие линии

Далее стоит Дозатор корма, полив и ящики собираются на втором палетайзере.

Такая двурядная схема позволяет в будущем достроить линию - если захочется автоматически вытряхивать червей из ящиков и передавать их на серию ротационных сит с автоматическим взвешиванием и загрузкой червей в ящики... Так же позволяет проводить полный контроль пока ящики едут по первому ряду рольгангов. И можно поставить человека который будет снимать возможный мусор и пушицу.

Подводя итоги: Эта чать оборудования позволяет кормить червей, загружать в ящики торф и поливать червей, по дороге снимать пушицу. Есть также слот где подавать пустые ящики и вкладывать взвешенных червей после смены субстрата.

Замена субстрата / биогумус / яйца

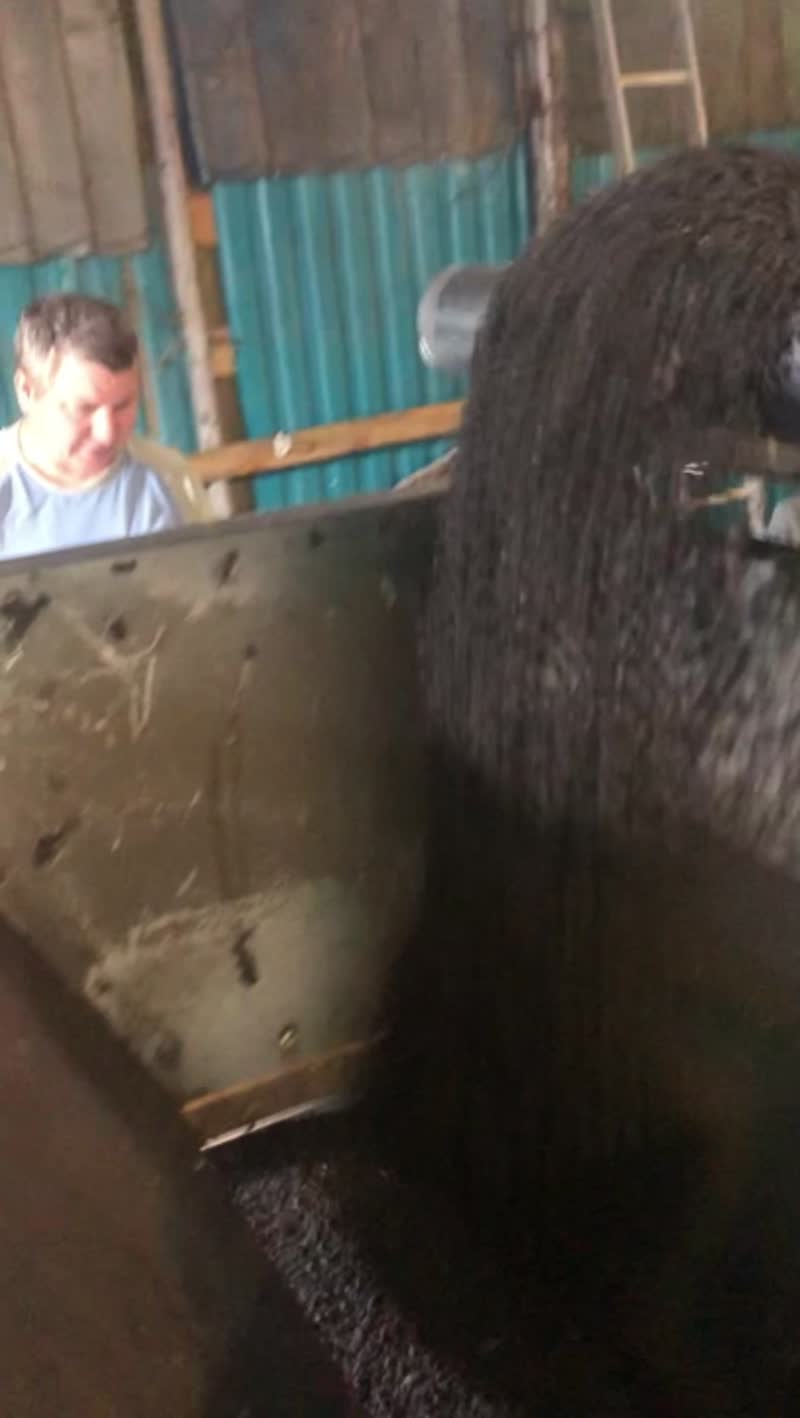

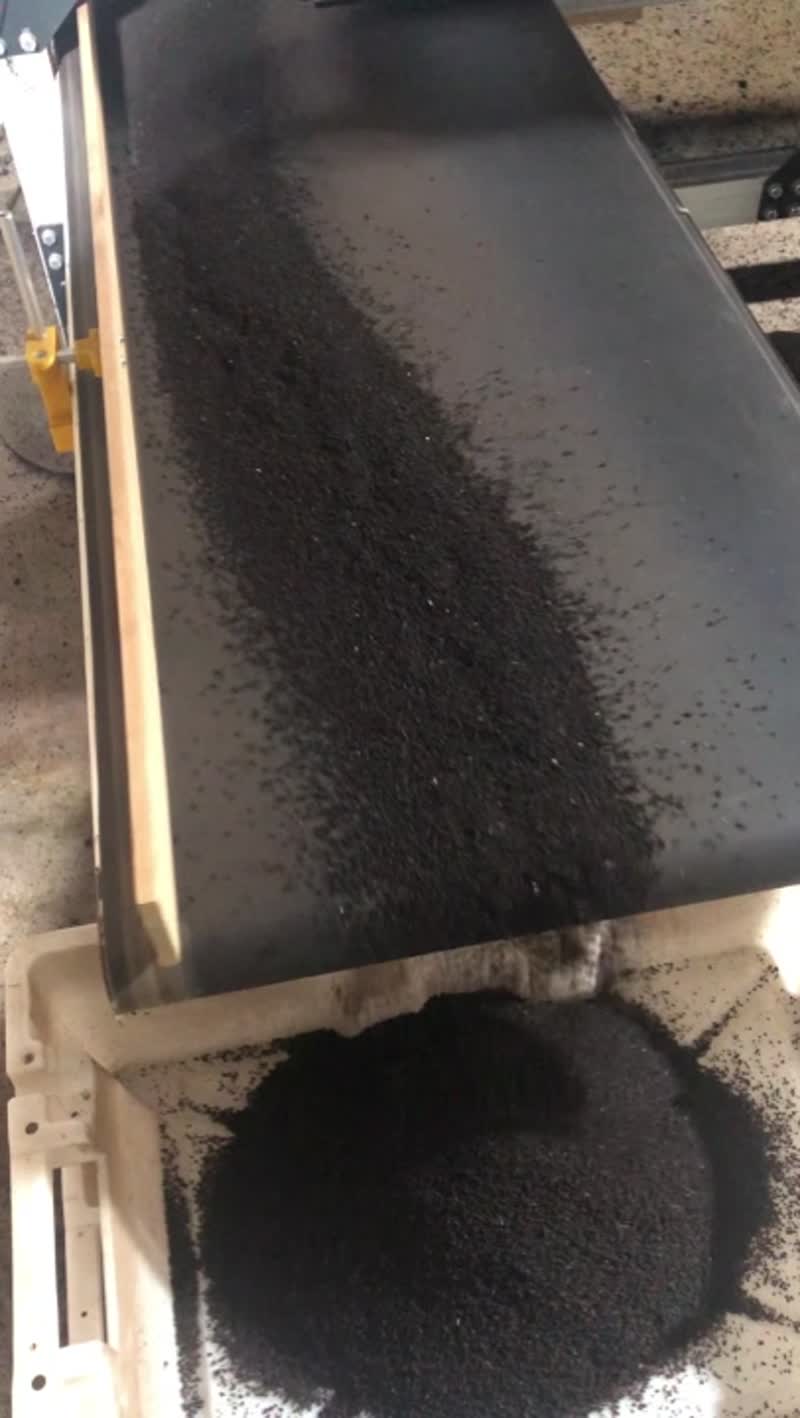

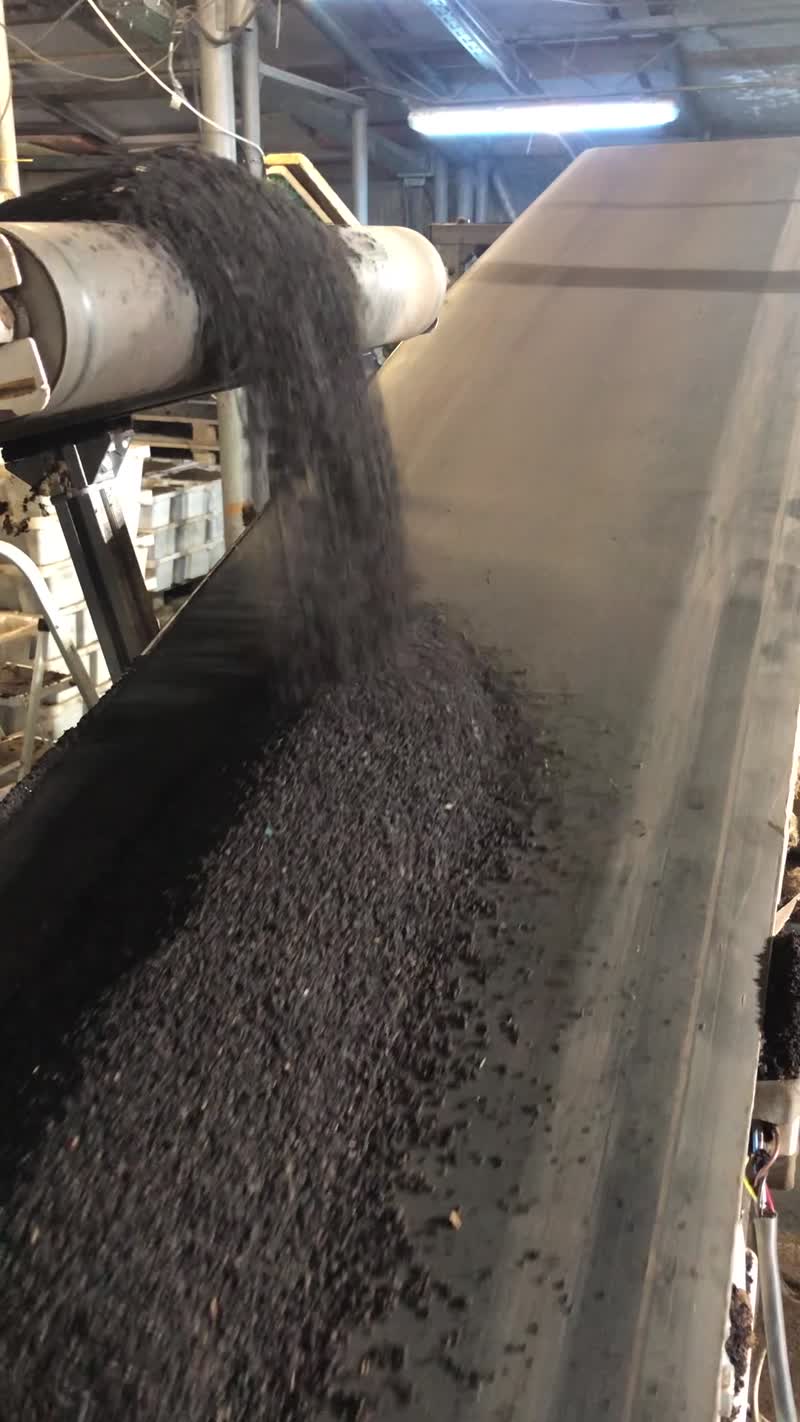

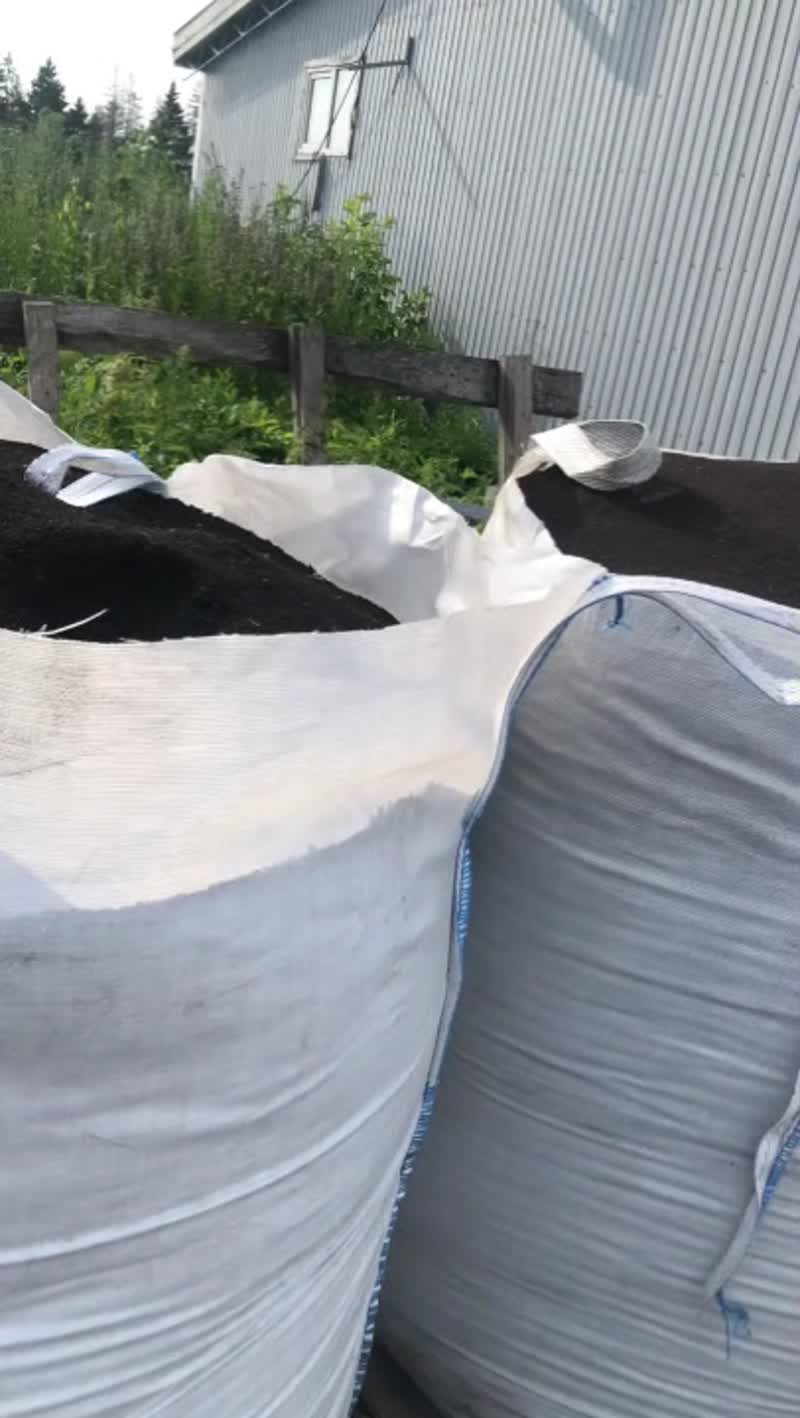

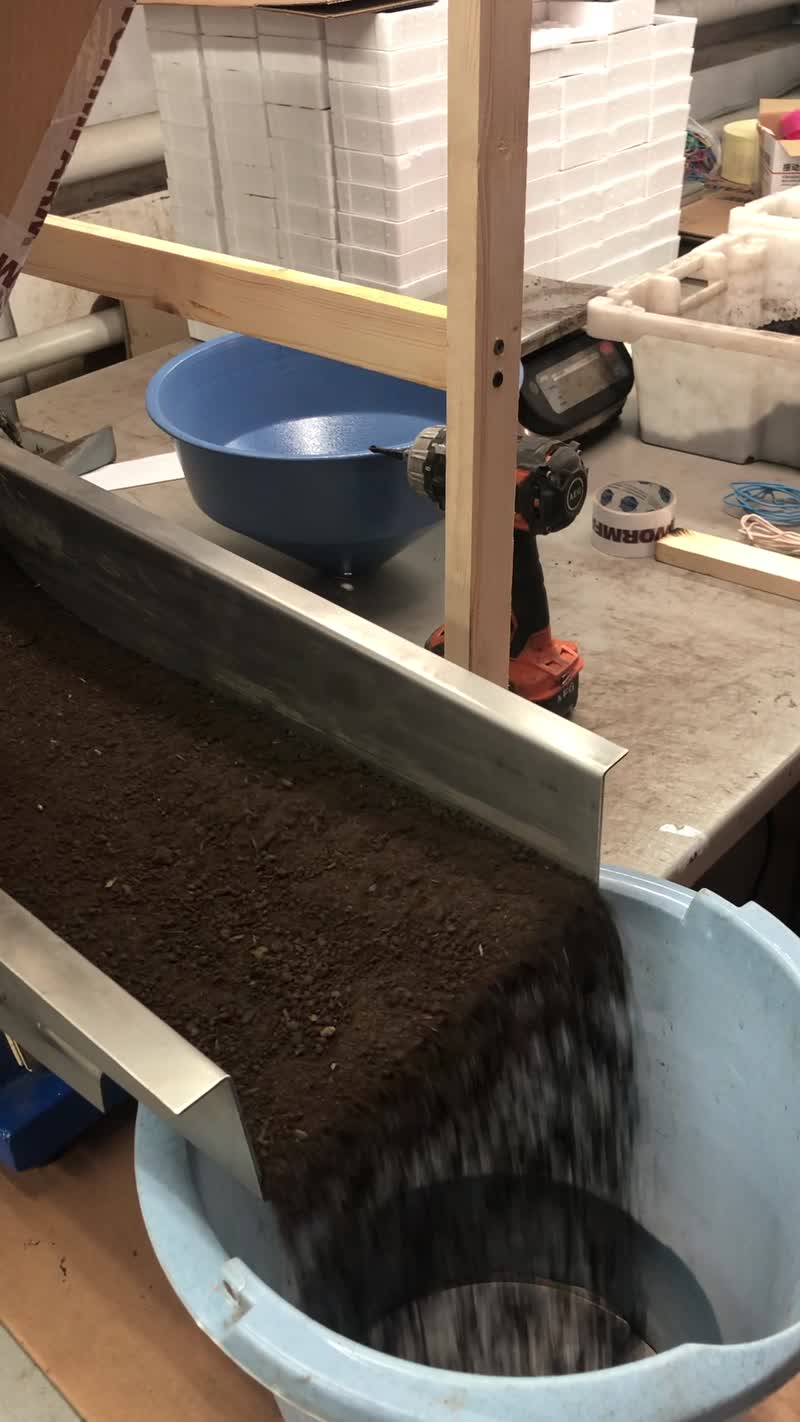

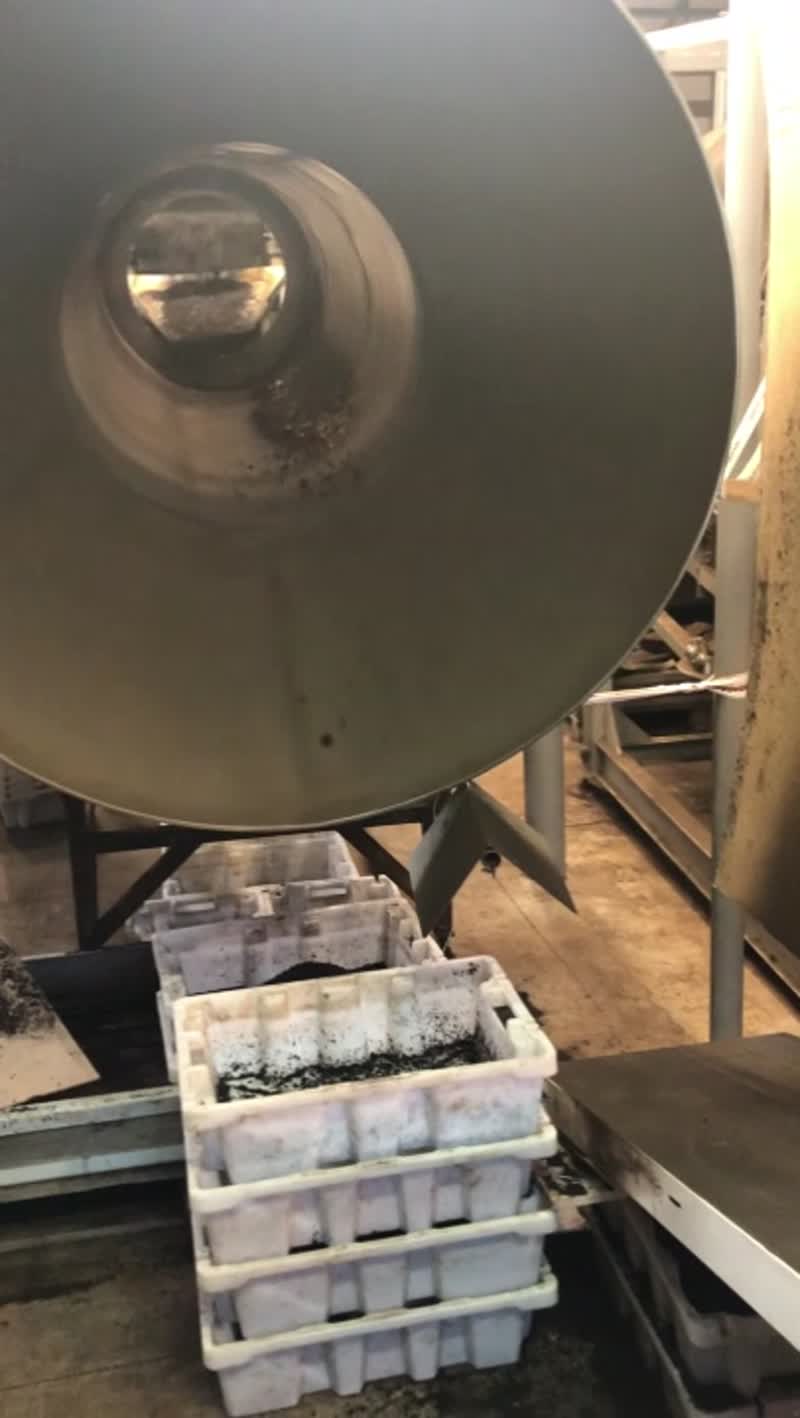

Вытряхиваем червей в приемный бункер Сепаратора [16], чистые черви падают на свой транспортер и выносятся в ящик, после чего взвешиваются и запускаются обратно в производство / или на фасовку ... Биогумус - по системе транспортов [20] попадает на Вибросито [18] - яйца отводятся в одну сторону, а чистый просеянный гумус в другую (мы например направляем Биогумус прямо в бигбег) Если необходимо увеличить плотность яиц чтобы сэкономить место в маточнике - используется Концентратор яиц [19]. Увеличивает плотность яиц Х5.

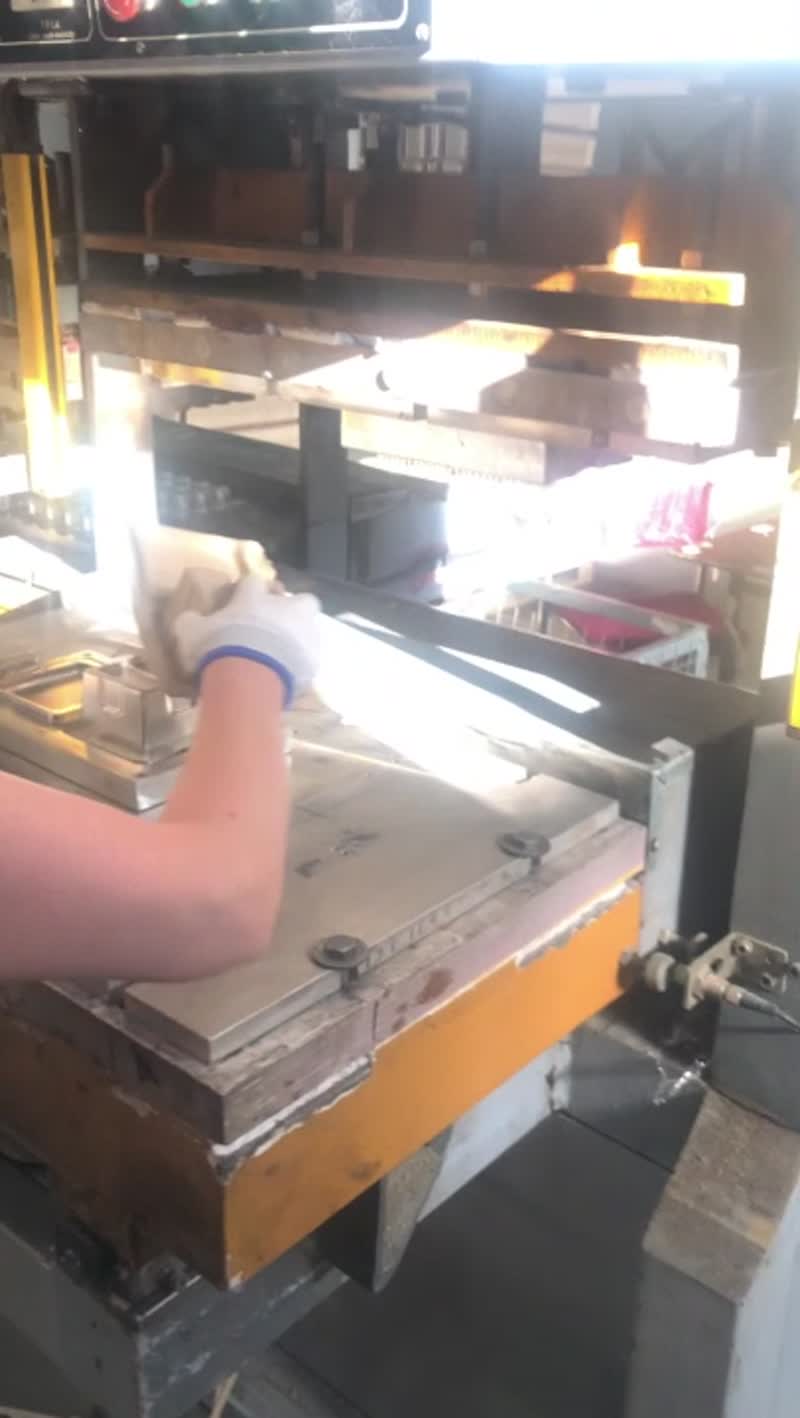

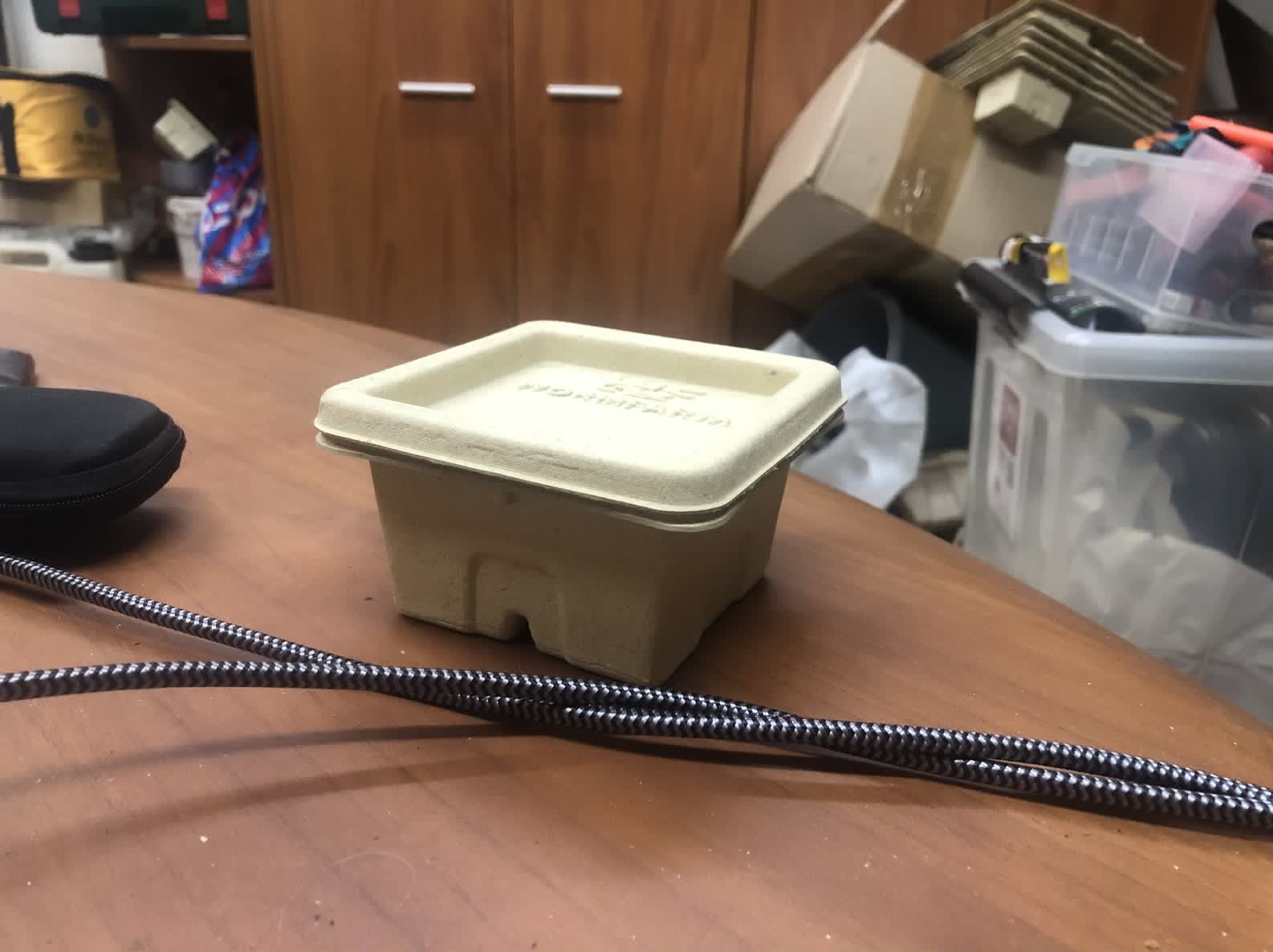

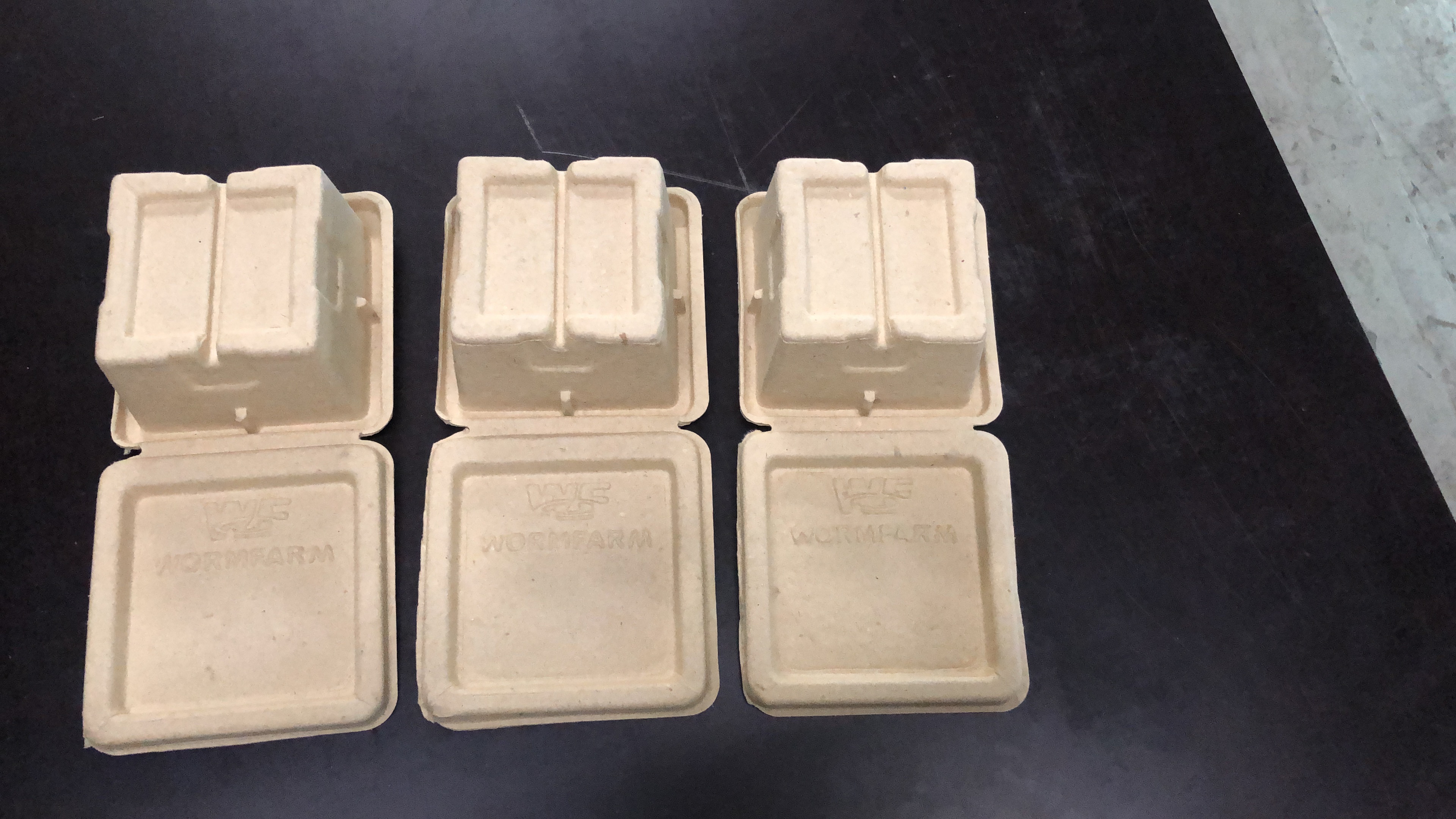

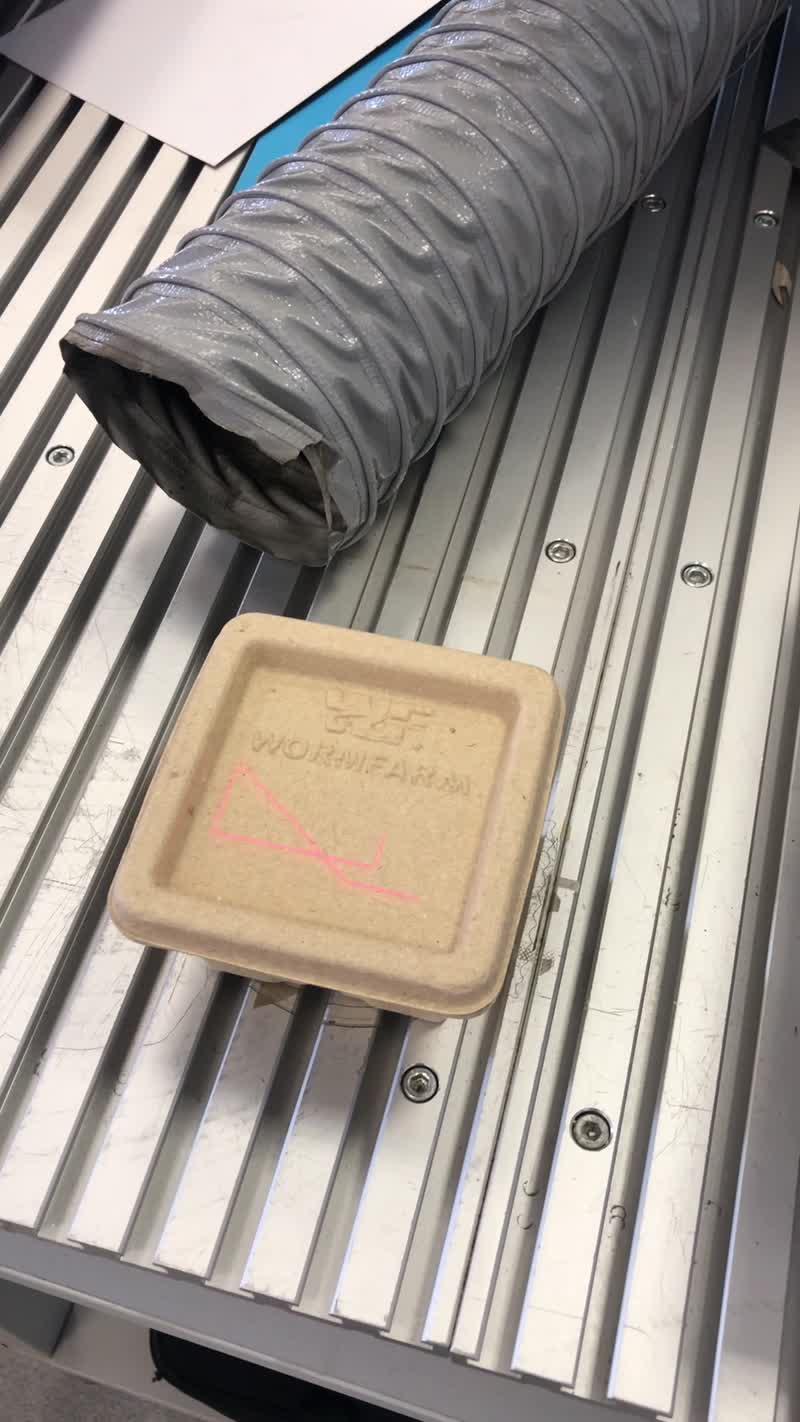

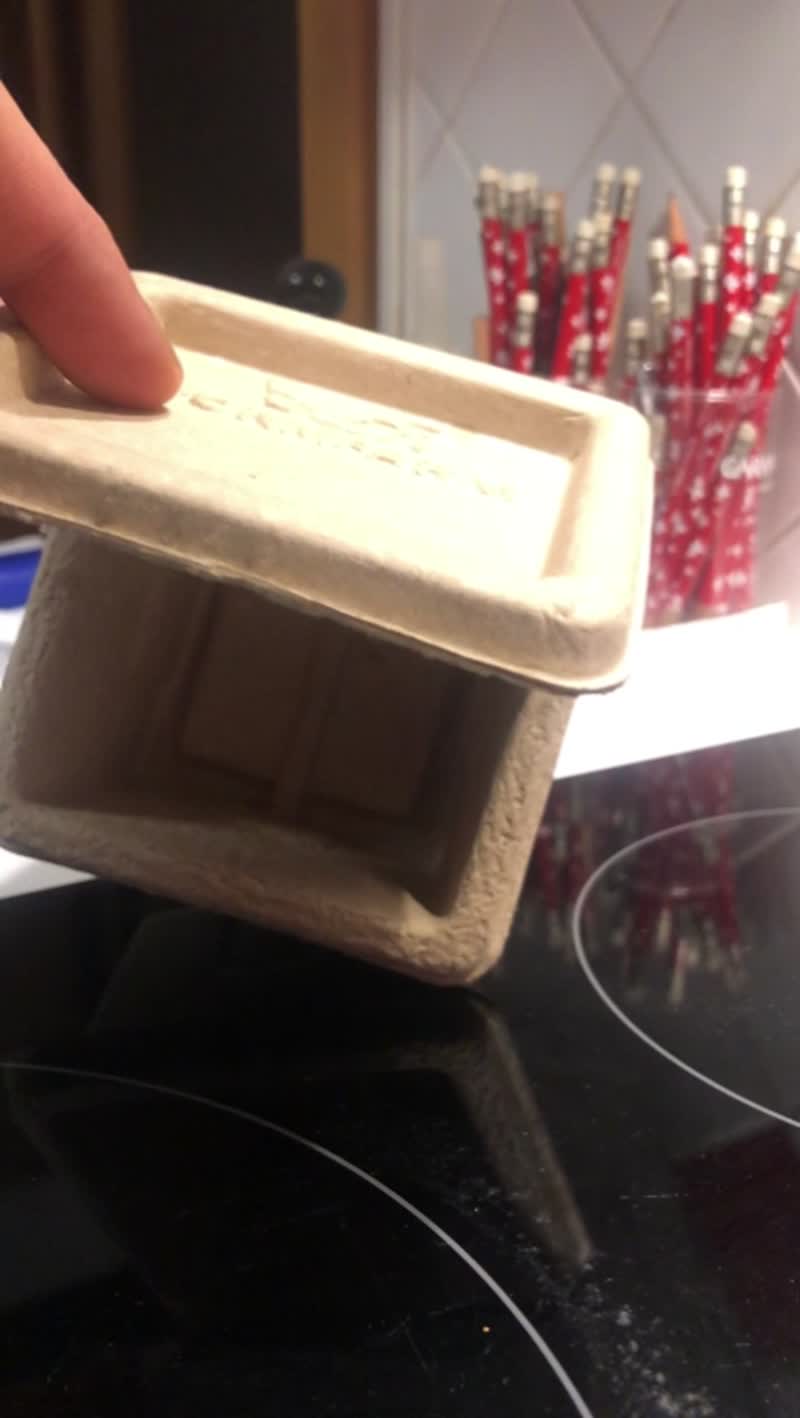

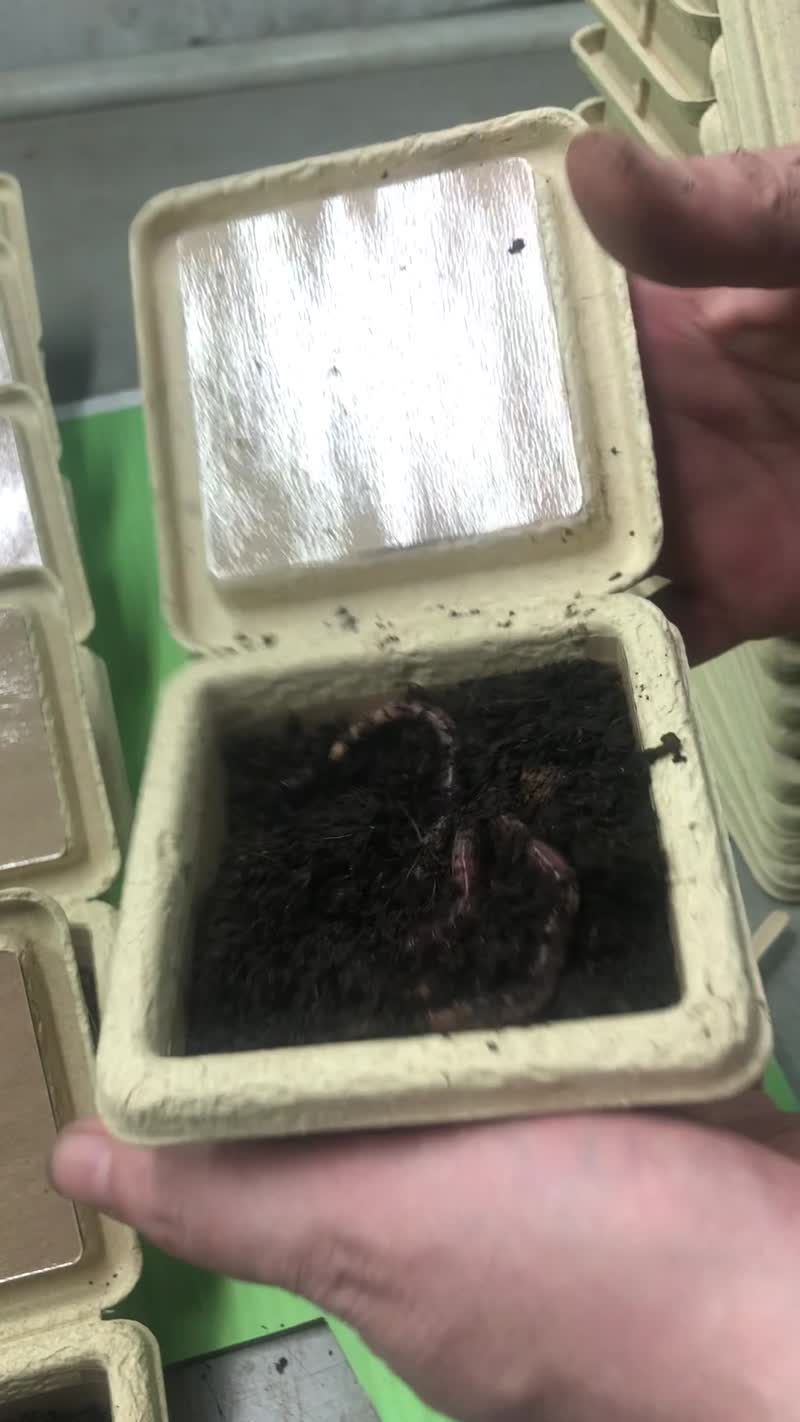

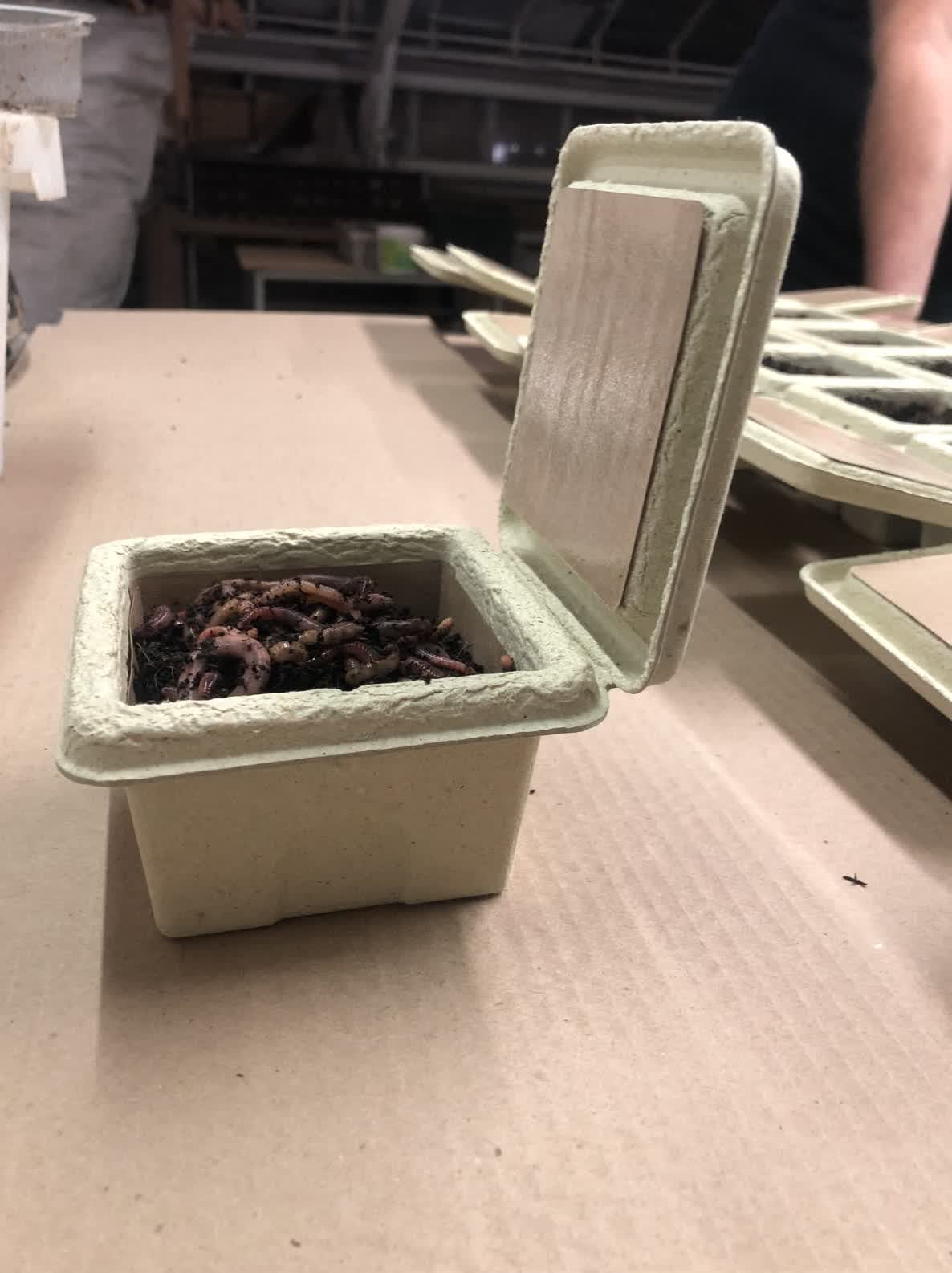

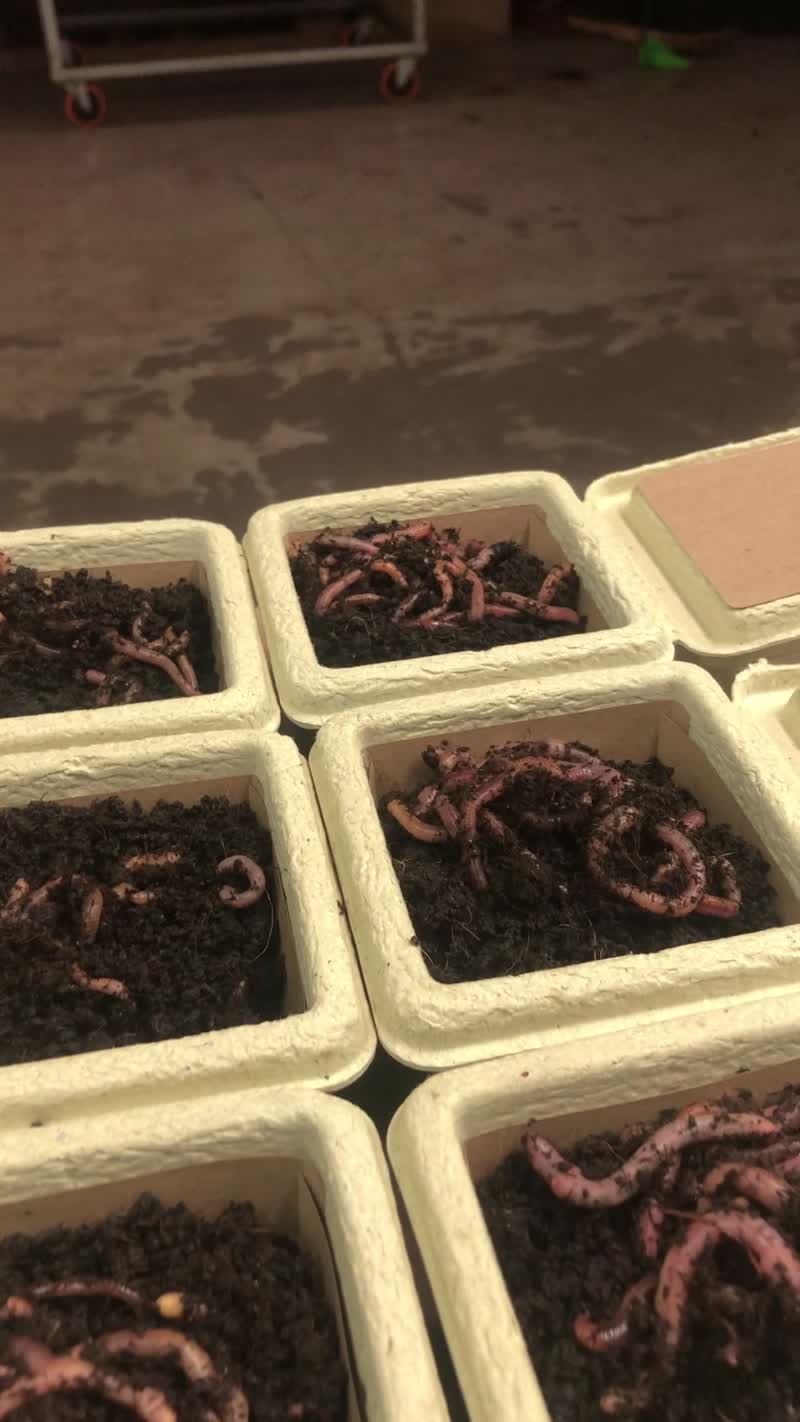

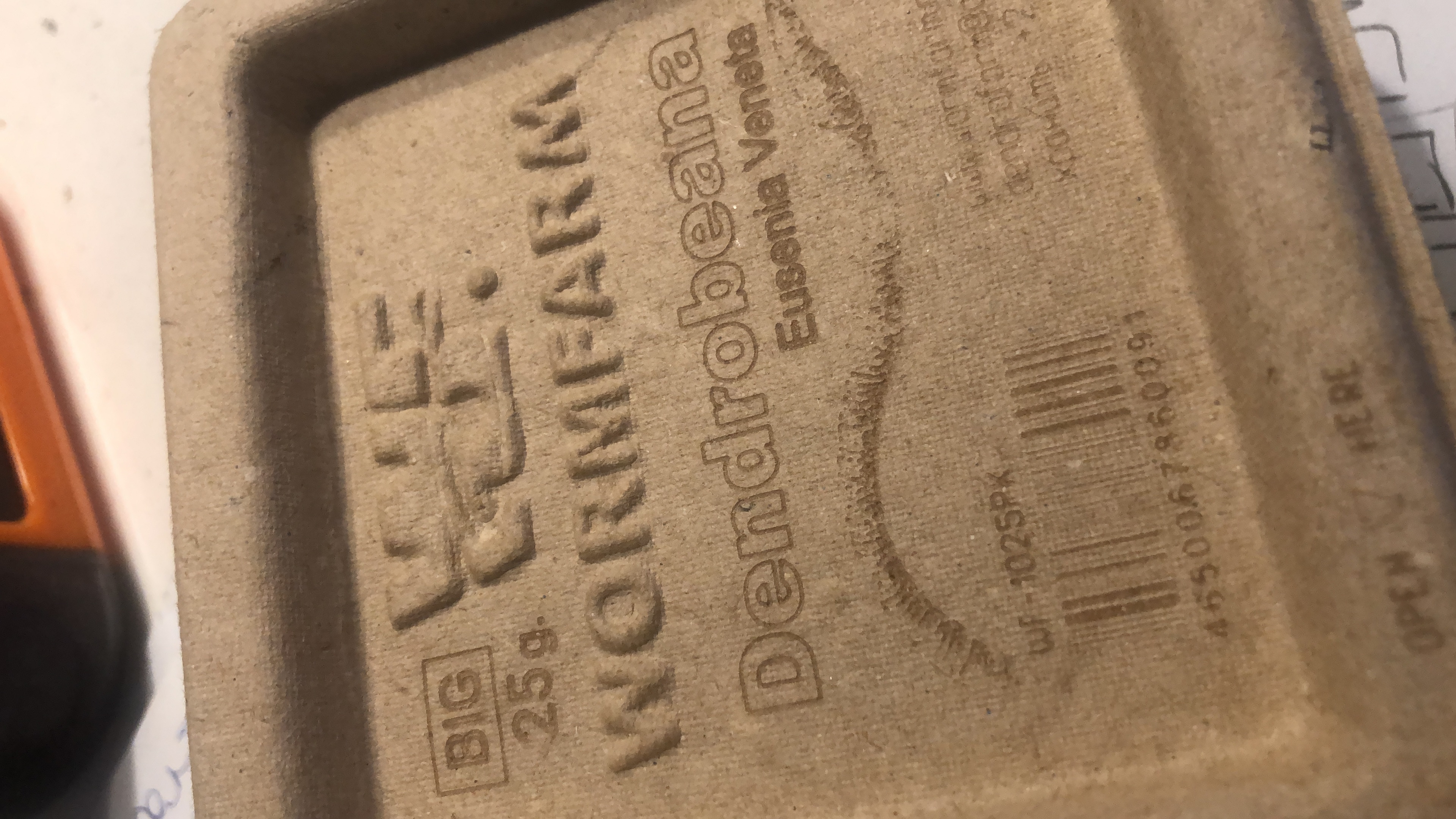

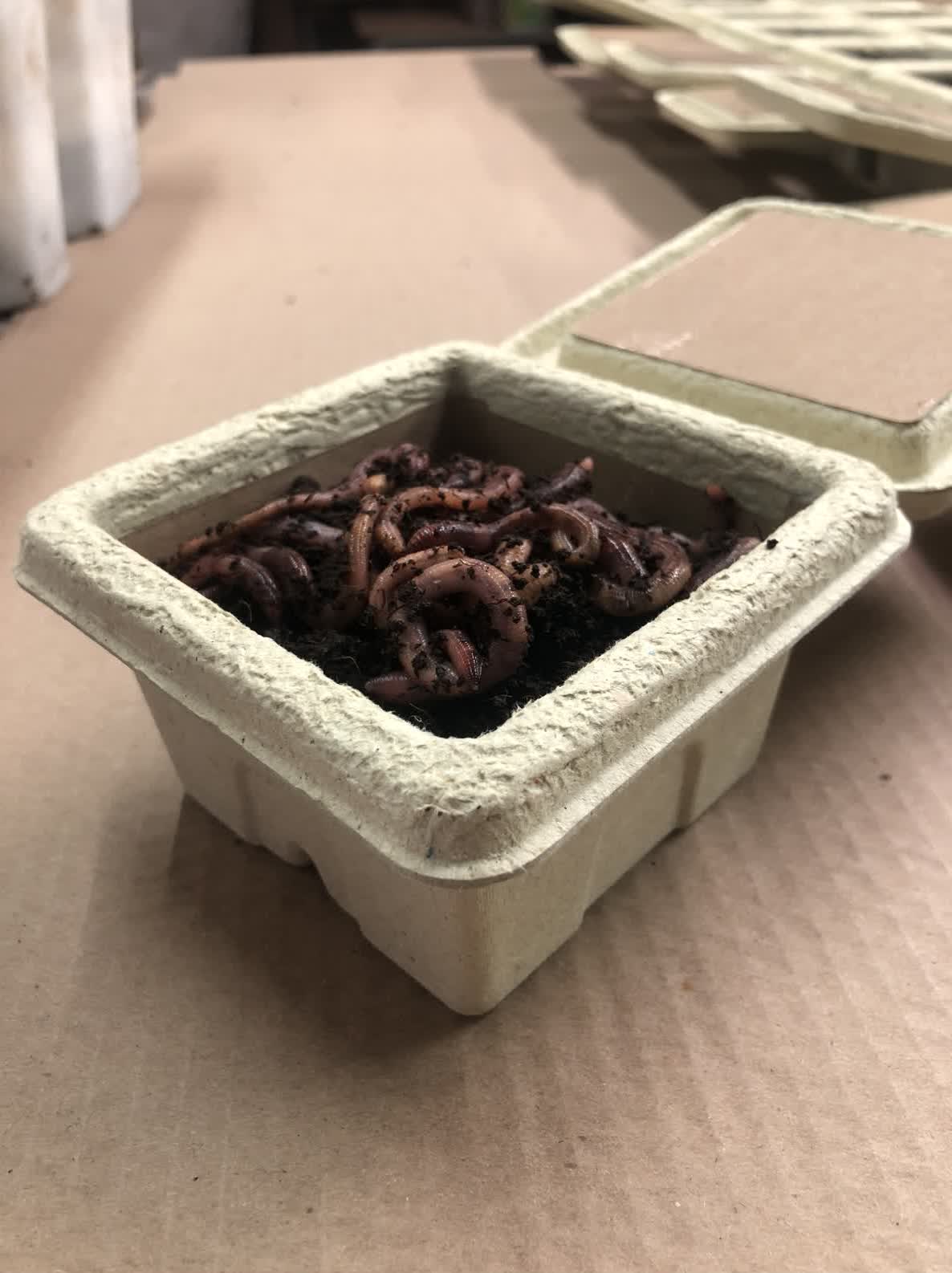

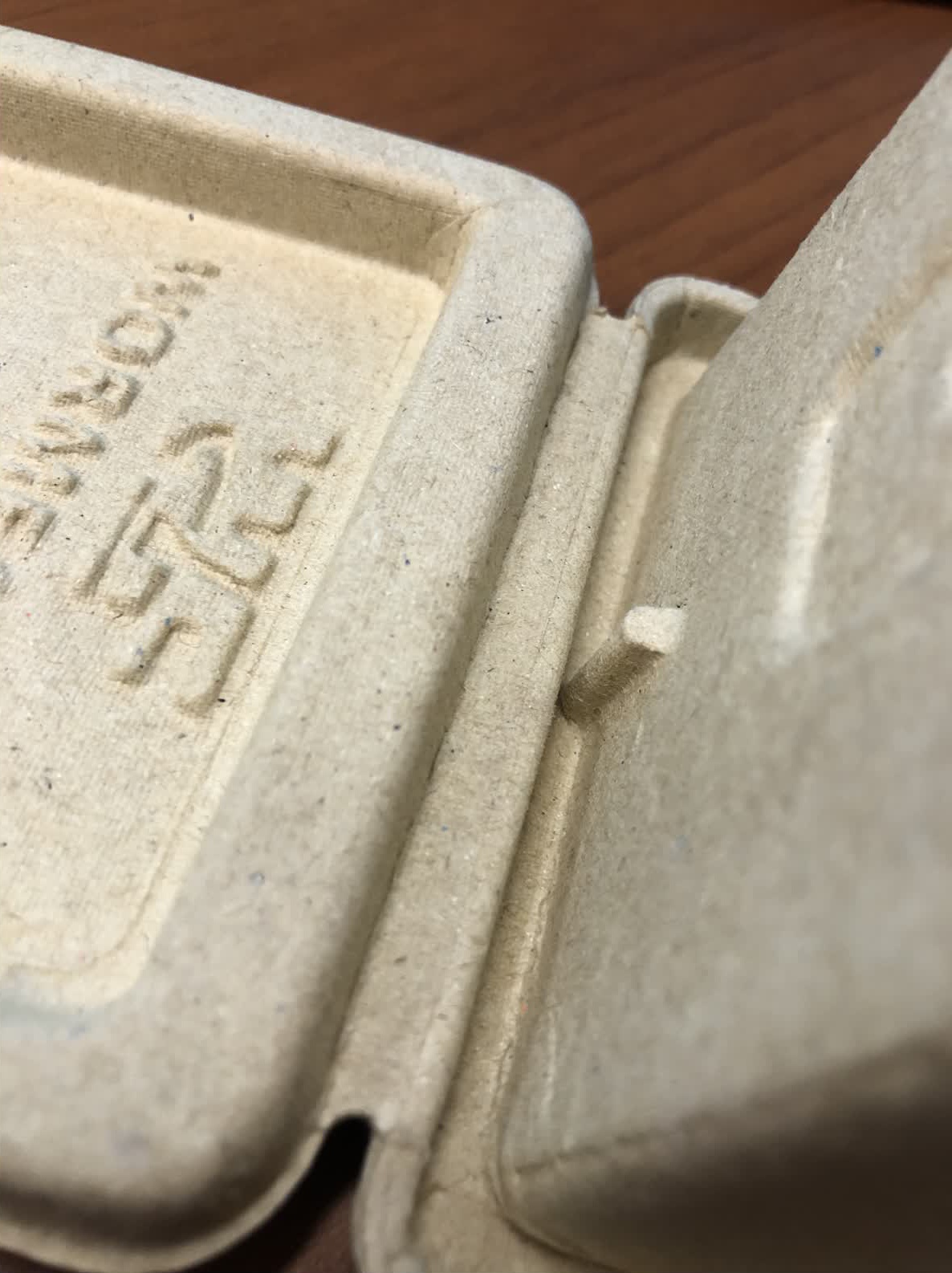

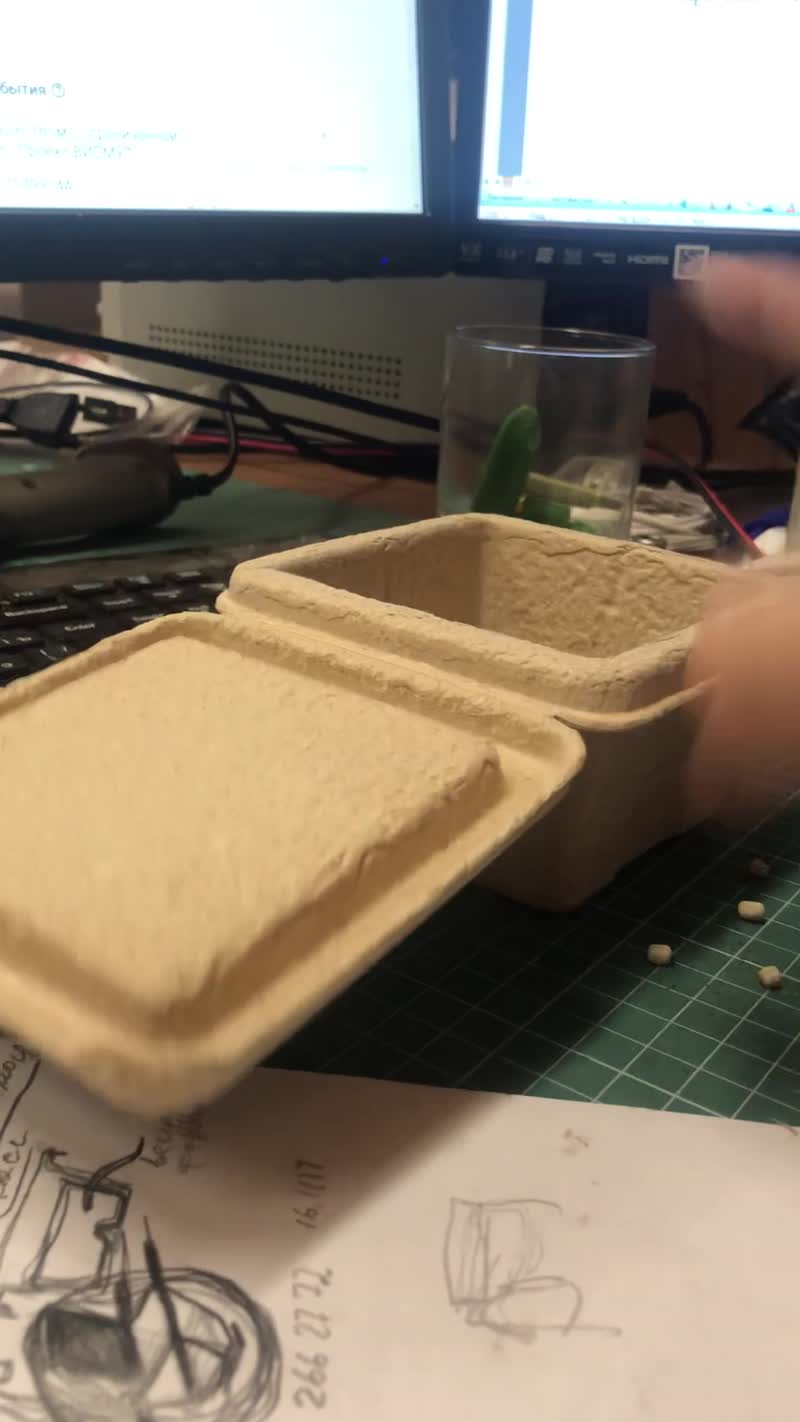

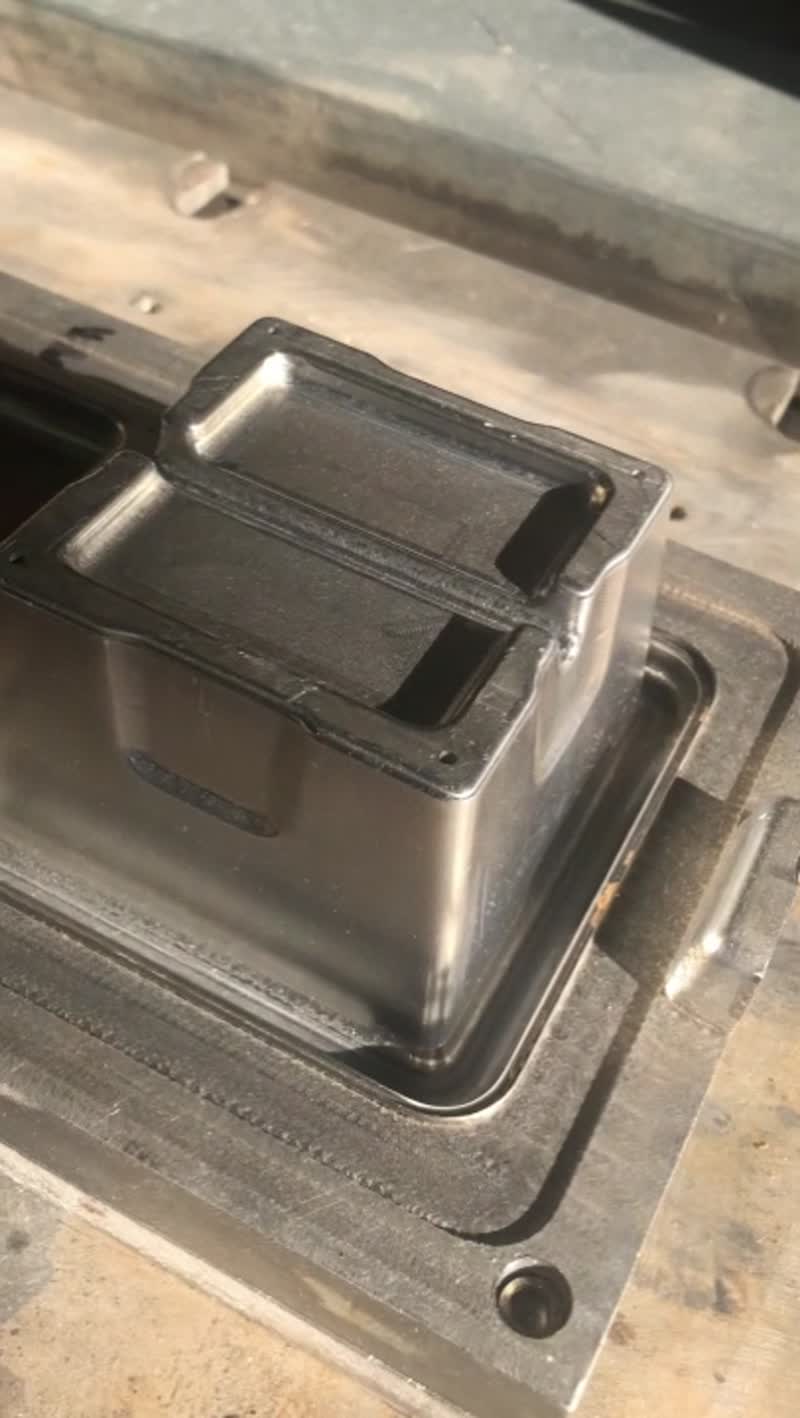

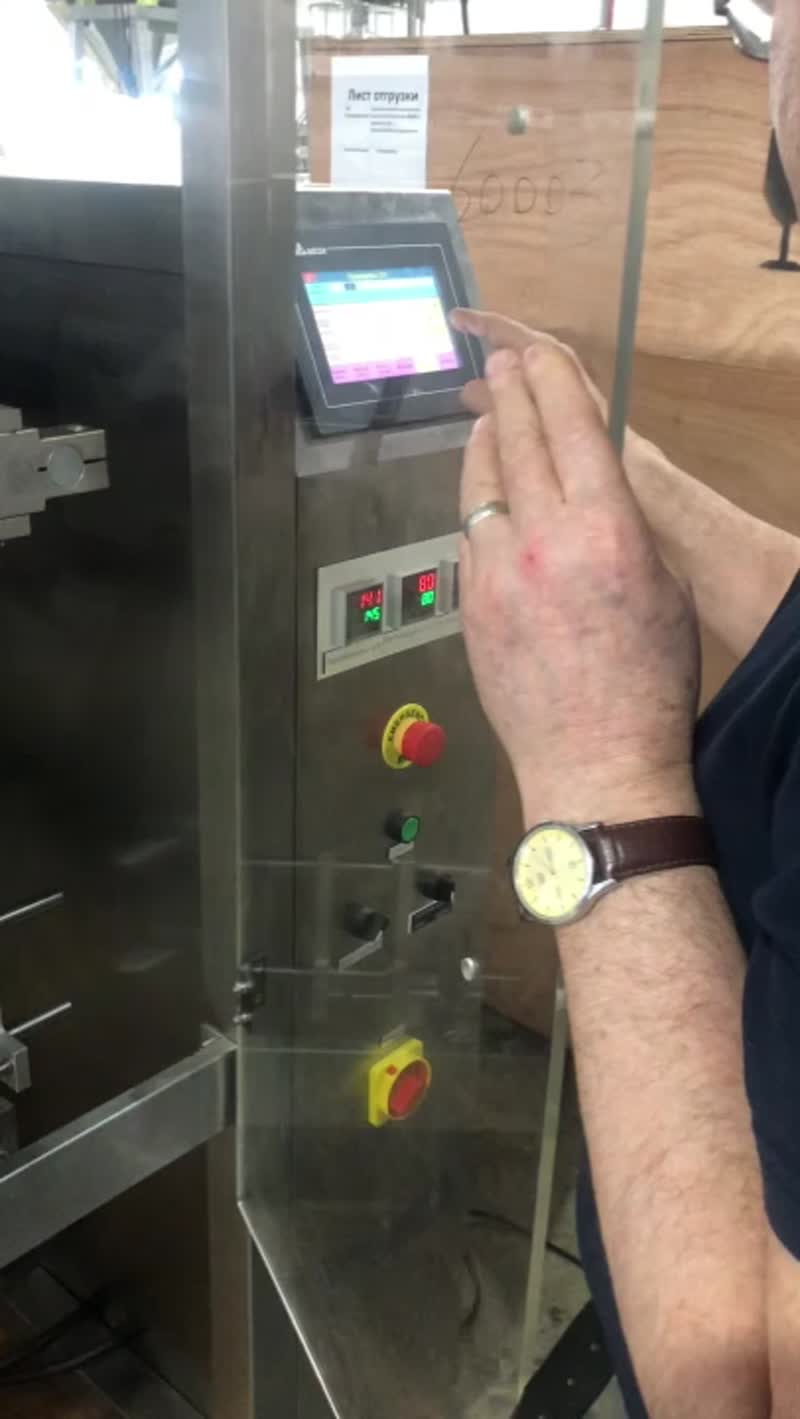

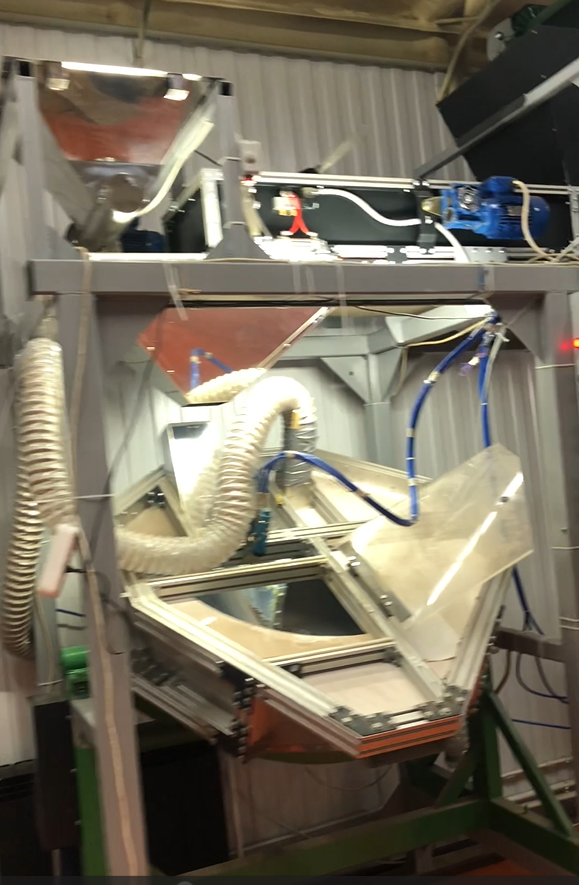

Фасовка

Там тоже можно все автоматизировать...
